J41F-16P常溫截止閥
產品規范
公稱壓力：1.6MPa
公稱通徑：10mm～200mm
適用介質：O2、N2、Ar、NG、C2H4等
適用溫度：-40～+80℃
連接方式：法蘭
介質流向：由閥瓣下面向上流
主要零部件材料
閥體、閥蓋、閥瓣、閥桿：不銹鋼
填料：PTFE
閥瓣密封圈：PTFE或PCTFE

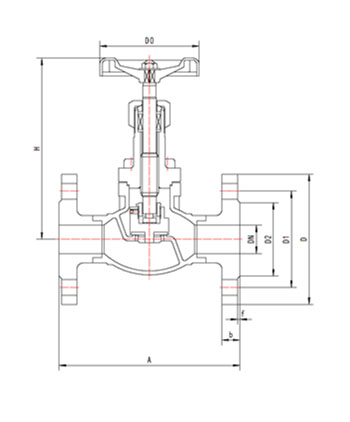

外型尺寸與連接尺寸
| 產品型號 | J41F-16P常溫截止閥 | 重量 (kg) | ||||||||||
| 產品代號 | 通徑 DN(mm) | 尺寸 | ||||||||||
| A | H1 | H2 | D | D1 | D2 | Z-Ф | b | f | D0 | |||
| 222J10AB2A4 | 10 | 130 | 131 | 127 | 90 | 60 | 40 | 4-14 | 16 | 2 | 75 | 2.4 |
| 222J15AB2A4 | 15 | 130 | 137 | 130 | 95 | 65 | 45 | 4-14 | 16 | 2 | 75 | 2.7 |
| 222J20AB2A4 | 20 | 150 | 167 | 157 | 105 | 75 | 55 | 4-14 | 16 | 2 | 100 | 3.9 |
| 222J25AB2A4 | 25 | 160 | 172 | 160 | 115 | 85 | 65 | 4-14 | 16 | 2 | 100 | 4.5 |
| 222J32AB2A4 | 32 | 180 | 207 | 191 | 135 | 100 | 78 | 4-18 | 18 | 2 | 120 | 7.3 |
| 222J40AB2A4 | 40 | 200 | 220 | 200 | 145 | 110 | 85 | 4-18 | 18 | 2 | 120 | 8.1 |
| 222J50AB2A4 | 50 | 230 | 275 | 250 | 160 | 125 | 100 | 4-18 | 20 | 3 | 160 | 14.3 |
產品規范
公稱壓力：1.6MPa
公稱通徑：65mm～200mm
適用介質：O2、N2、Ar、NG、C2H4等
適用溫度：-40～+80℃
連接方式：法蘭
介質流向：由閥瓣下面向上流

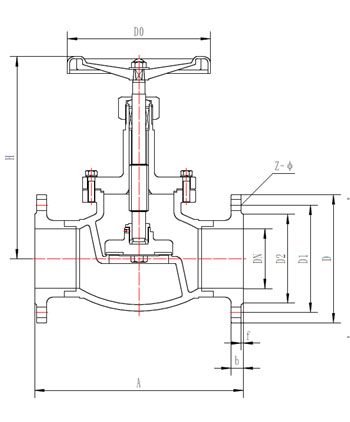

外型尺寸與連接尺寸
| 產品型號 | J41F-16P常溫截止閥 | 重量 (kg) | ||||||||||
| 產品代號 | 通徑 DN(mm) | 尺寸 | ||||||||||
| A | H1 | H2 | D | D1 | D2 | Z-Ф | b | f | D0 | |||
| 222J65AB2A4 | 65 | 290 | 292 | 260 | 180 | 145 | 120 | 8-18 | 22 | 3 | 200 | 18.4 |
| 222J80AB2A4 | 80 | 310 | 320 | 280 | 195 | 160 | 135 | 8-18 | 22 | 3 | 240 | 30.1 |
| 222J100AB2A4 | 100 | 350 | 389 | 339 | 230 | 190 | 160 | 8-23 | 24 | 3 | 280 | 40.2 |
| 222J125AB2A4 | 125 | 400 | 454 | 392 |
